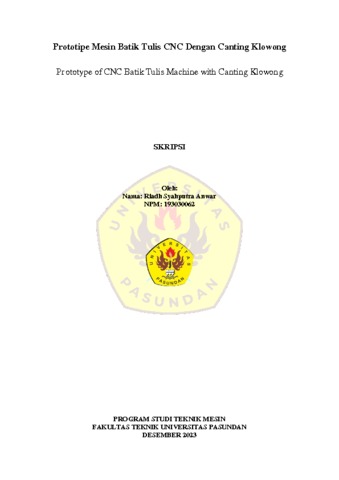

Anwar, Riadh Syahputra and Ariantara, Bambang and Hartono, Rachmad (2024) Prototipe Mesin Batik Tulis CNC Dengan Canting Klowong Prototype of CNC Batik Tulis Machine with Canting Klowong. Skripsi(S1) thesis, Fakultas Teknik Unpas.
|
Text
Riadh_S_A_193030062_Teknik Mesin.pdf Download (399kB) | Preview |
Abstract
Proses pembuatan batik tulis membutuhkan keterampilan khusus dan waktu yang cukup lama. Karena itu generasi muda tidak tertarik untuk menekuni batik tulis sehingga batik tulis semakin langka dan terancam punah. Pada skripsi ini dilakukan penelitian untuk mengembangkan mesin batik tulis CNC agar memudahkan dan mempercepat proses pembuatan batik tulis. Tujuan penelitian ini adalah membuat prototipe mesin batik tulis CNC dengan canting jenis klowong. Rancangan batik tulis dibuat berdasarkan mekanisme plotter tiga sumbu menggunakan motor stepper sebagai penggeraknya, pasangan puli-sabuk bergigi sebagai sistem transmisinya, dan linear shaft-bearing sebagai pembimbing gerak dalam arah sumbu X dan Y. Gerak canting dalam arah Z menggunakan mekanisme lead screw. Luas area kerja prototipe mesin batik tulis CNC adalah 30 cm x 40 cm. Canting klowong dibuat menggunakan paduan aluminium dengan diameter nosel 2,5 mm. Pengendalian aliran lilin cair menggunakan cucuk yang dilengkapi dengan pegas. Bahan lilin cair yang digunakan adalah Gondorukem. Untuk menjaga agar lilin tetap dalam keadaan cair digunakan pemanas listrik yang dilengkapi dengan sistem kontrol temperatur PID. Pemanas listrik yang digunakan merupakan pemanas tahanan listrik yang dibuat dari kawat nikelin berdiameter 1 mm, panjang 1,5 m dengan tegangan listrik 12 VDC. Motif batik dihasilkan melalui gerakan canting dalam arah X dan Y yang dikendalikan oleh mikrokontroler. Mikrokontroler bekerja berdasarkan perintah G-Code yang diberikan. G-Code tersebut diperoleh dari pengolahan gambar motif batik dengan format JPG. Pengolahan gambar JPG menjadi G-Code menggunakan aplikasi GRBL-Plotter. Prototipe yang dihasilkan memiliki dimensi panjang 50 cm, lebar 40 cm, tinggi 16 cm, dan bobot 5 kg dengan kebutuhan daya maksimum sebesar 118,8 watt. Parameter proses yang paling berpengaruh terhadap hasil pencantingan adalah temperatur lilin cair, kecepatan canting (feed rate), dan tinggi celah antara nosel dengan permukaan kain. Hasil pencantingan terbaik diperoleh dengan temperatur lilin cair 80℃, feed rate 600 mm/menit, dan tinggi celah 0. Kata kunci: batik tulis, mesin CNC, canting, pencantingan.
